贴片电容和贴片电阻的分辨方法

作者：NCC电容|黑金刚电容|NIPPON CHEMI-CON    发布时间：2022-03-26 13:41:00  访问量：6817  来源：NCC电容|黑金刚电容

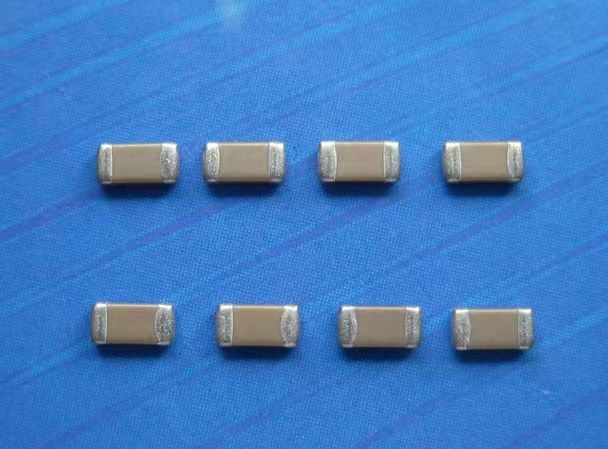

贴片电容和贴片电阻在外观上的相同点：

1、两者在外形上很相似，都是长方体。

2、贴片电阻器的规格尺寸(主要指长度和宽度)与贴片电容大部分都相同，例如市场上常见的规格尺寸有0201(0603)、0402(1005)、0603(1608)、0805(2012)、1206(3216)、1210(3225)等。

贴片电容和贴片电阻的分辨方法

1、贴片电阻和贴片电容通过观察外观颜色及形状，一般都能区分开来。贴片电容几乎都为灰色或棕色，有部分为黄色，如钽质电容。电阻无一例外都是黑色的。另外一个区分之处就是贴片电阻都印了阻值在顶部，如103 10 101 0其中10就是10欧，0就是0欧，10X的X表示有几个0，103就是10000，类推。而电容一般无任何标识。最后一点区别就是电容一般比较厚，而电阻比较扁平。用万用表电阻档测量（单独测量，焊接上PCB的不能测），有阻值读数为电阻，阻值读数无穷大为电容。

2、本体丝印：贴片电容由于制造工艺中需要在高温中烧制，因此无法在电容本体上打上标示。而贴片电阻本体上一般都有丝印标示。该打标一般为三位或四位数字，其含义是阻值代码，其前2位或者前三位是有效数字，最后一位是有效数字后面零的个数。

3、规格尺寸：尽管1210等较小规格书尺寸都相同，但是1210以上却不尽相同，贴片电容可选的规格尺寸更丰富一些，如1808(4520)、1812(4532)、1825(4563)、2220(5750)、2225(5763)、3012(7632)、3035(7690)。而贴片电阻较大封装常见的只有2010和2512两种。
