什么是压敏电阻？

作者：黑金刚电容    发布时间：2020-08-11 11:25:49  访问量：7006  来源：NIPPON CHEMI-CON

压敏电阻是一种具有在一定的定电压条件下支持电流急速流出的电压-电流特性的产品。如图1所示。

压敏电阻的作用：保护在电子线路中的半导体器件免受过大电压的影响。如图2所示，压敏电阻并联在电路中起保护作 用。当有浪涌（浪涌电流Is：由浪涌电压Vs和阻抗Zs决定）施加在电路上时，浪涌电流（Is）限制浪涌电压在压敏电阻的 限定电压Vclamp之内。

相互的关系可以用下面的公式来解释。

Vs ＝ Is?Zs ＋ Vclamp…………………………………（1）

∴ Vclamp ＝ Vs － Is?Zs…………………………………（2）

因为Vs远远大于Vclamp，浪涌电流Is可以用以下公式求得。

所以，由于可承受电压大于最大的限定电压，电路可以长时间的免于浪涌电压的损坏。

由于吸收异常电压和冲击电流的特性，压敏电阻可非常高效的保护电子器件。

图1.压敏电阻的电压-电流特性

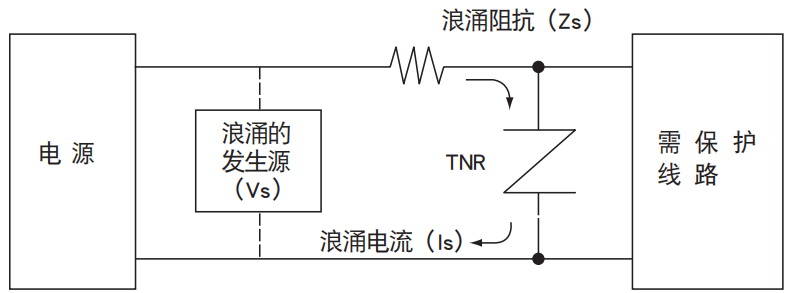

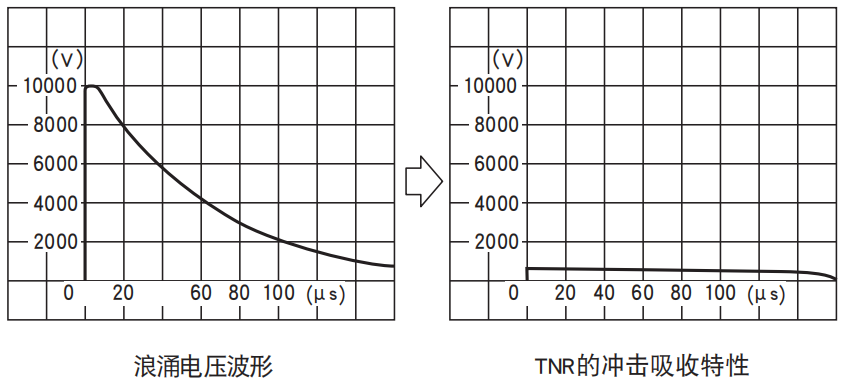

图2.压敏电阻对浪涌的吸收
