黑金刚电容陶瓷压敏电阻规格选择方法流程

作者：NIPPON CHEMI-CON    发布时间：2020-08-12 11:22:10  访问量：6289  来源：黑金刚电容

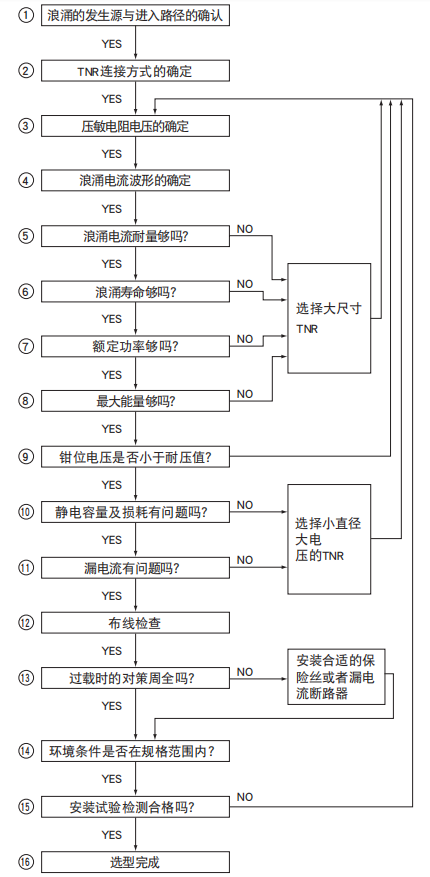

黑金刚电容陶瓷压敏电阻规格选择方法流程如下：

1、把握浪涌的发生源?进入路径、外部雷浪涌?内部雷浪涌（开/关浪涌）、线对线部分?线对地部分、功率线?信号线。

2、TNR的连接方式请参考前述「适用案例和 注意事项」。

3、请确保电路电压即使上升至峰值时也不超过最大允许电路电压。如果TNR被安装在线与地之间，请关注绝缘阻抗安装试验?耐压试验时的施加电压。

4、浪涌电流峰值几乎等于浪涌电压除以浪涌阻抗后得到的值。 如果预计的浪涌次数不超过两次，请选择浪涌电流峰值大的且直径大的TNR以满足浪涌电流耐量大于浪涌电流值。

5、如果预计的浪涌次数不超过两次，请选择浪涌电流峰值大的且直径大的TNR以满足浪涌电流耐量大于浪涌电流值。

6、如果预计的浪涌次数较多，请参考浪涌寿命特性曲线选择浪涌次数高于规定耐浪涌保证次数的TNR。

7、如果有高频率浪涌持续施加，请选择额定功率高于平均浪涌功率的且直径大的TNR。

8、如果浪涌带有高能量，请关注最大能量值。

选择的TNR须满足被保护设备的耐电压值必须大于最大钳位电压。如果没有TNR可以对应，可能需要提高设备的耐电压值。

9、选择的TNR须满足被保护设备的耐电压值必须大于最大钳位电压。如果没有TNR可以对应，可能需要提高设备的耐电压值。

10、如果是用于高频电路请联络我们。因为部分静电容量的TNR，会出现信号衰减，其损耗会产生发热的状况。

11、请参考电压-电流特性曲线中的最大漏电流值。

12、连接TNR的线请尽量短。如果连接线较长，连接线的电感会使电压下降，对于快速上升的浪涌的吸收效果也会下降。

13、在TNR之前请安装保险丝。保险丝的选择请参考2-5条项。

14、请注意TNR的周围温度不能高于最大工作温度。

15、请尽可能通过安装试验确认TNR的功能。

16、选型完成。
